Модуль двухцветного 5-мм светодиода Arduino
Описание
Модуль двухцветного 5-мм светодиода (рисунок 1), входящий в состав ARDUINO SENSOR KIT, предназначен для наглядной индикации состояний и режимов работы прибора, показа фаз протекания контролируемого процесса. Светодиод светится красным или зеленым светом. При включении обоих источников света светодиод излучает свет оранжевого оттенка. Модуль состоит из платы, на которой смонтированы 3 порта подключения к плате Arduino, двухцветный светодиод и резистор. Технические характеристики модуля двухцветного светодиода представлены в таблице.
Рисунок 1 - Модуль двухцветного 5-мм светодиода Arduino.
Таблица – Технические характеристики модуля двухцветного светодиода.
| Параметр | Значение |
|---|---|
| Напряжение питания | от 1,8 В до 5 В |
| Прямое номинальное напряжение (красный) | 1,8 В |
| Прямое номинальное напряжение (зеленый) | 2,8 В |
| Ток | 10 мА |
| Сила света (красный) | от 0,04 кд до 0,08 кд |
| Сила света (зеленый) | от 0,02 кд до 0,04 кд |
| Угол обзора | 150° |
| Рабочая температура | от -40 °C до +85 °C |
| Габаритные размеры | 30 мм х 15 мм х 5 мм |
Подключение модуля двухцветного светодиода
Распиновка модуля двухцветного светодиода представлена на рисунке 2.
Рисунок 2 – Распиновка модуля двухцветного светодиода Arduino.
Для его подключения потребуются:
- плата Arduino Uno / Arduino Nano / Arduino Mega;
- провода типа «папа-мама»;
- модуль двухцветного светодиода;
- макетная плата;
- резисторы;
- USB кабель для подключения платы Arduino к персональному компьютеру с установленной средой Arduino IDE.
Для предотвращения выгорания при подключении к Arduino необходимо использовать ограничивающие резисторы сопротивление которых зависит от величины подаваемого напряжения. Схема подключения модуля двухцветного светодиода к плате Arduino представлена на рисунке 3.

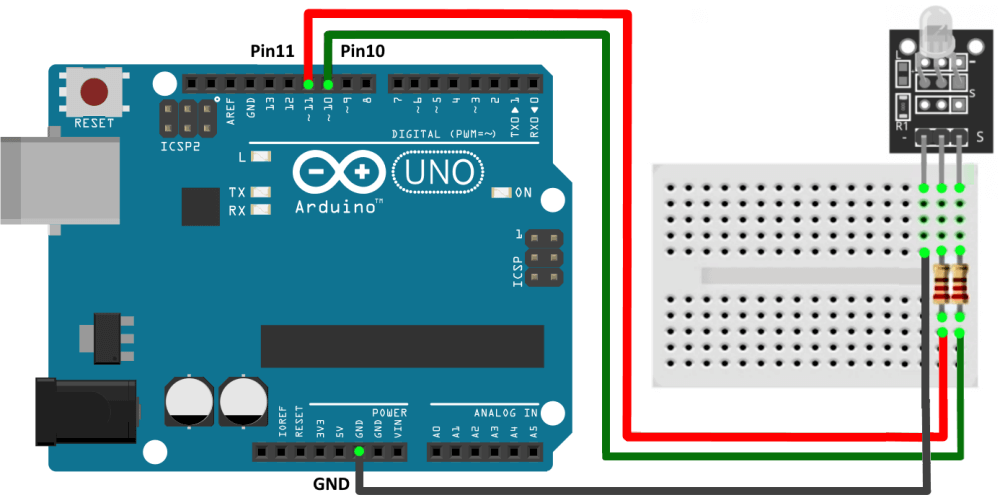

Рисунок 3 – Подключение модуля двухцветного светодиода к Arduino UNO.
Схемы подключения модуля двухцветного светодиода к Arduino Uno, Arduino Nano или Arduino Mega принципиально ничем не отличаются.
Подключается модуль двухцветного светодиода к Arduino Uno следующим образом:
- GND - GND;
- Средний порт, анод красного светодиода – любой цифровой порт (на схеме - пин 11);
- S, анод зеленого светодиода - любой цифровой порт (на схеме - пин 10).
После сборки электрической схемы, необходимо загрузить управляющую программу (скетч) в микроконтроллер. Затем можно понаблюдать за включением и свечением светодиода.
Применение
Применение двухцветного светодиода позволяет экономить площадь передней панели прибора, т.к. применяется один индикаторный светодиод вместо двух, трех. Имеет широкую область применения, может использоваться: в устройствах (например, отображает уровень разряда аккумулятора: зеленое свечение – норма, красное – требуется подзарядка) или в приборах, где требуется показывать данные характера занят/свободен или не готов/подготовка/готов.
